در حوزه مهندسی عمران، تقویت تکیه گاه پل ها یک وظیفه حیاتی است که به طور مستقیم بر پایداری و طول عمر سازه های پل تأثیر می گذارد. یکی از موادی که در سال های اخیر به دلیل پتانسیل خود در این کاربرد توجه قابل توجهی را به خود جلب کرده است، ژئوگرید دو محوره است. من به عنوان تامین کننده ژئوگرید Biaxial Geogrid از نزدیک شاهد علاقه روزافزون به استفاده از آن برای تقویت تکیه گاه پل بوده ام. در این وبلاگ، به جنبه های علمی این موضوع می پردازم که آیا واقعاً می توان از ژئوگرید دو محوره در تقویت تکیه گاه پل استفاده کرد.
آشنایی با ژئوگرید دو محوره
ژئوگریدهای دو محوره نوعی از مواد ژئوسنتتیکی هستند که با استحکام کششی دو طرفه (دو محوری) مشخص می شوند. آنها معمولا از پلیمرهایی مانند پلی پروپیلن ساخته می شوند و ساختار آنها از یک الگوی شبکه ای منظم با روزنه تشکیل شده است. راژئوگرید دو محوره پلی پروپیلنیکی از پرکاربردترین انواع در کاربردهای مهندسی عمران است. ساختار شبکه به آن اجازه می دهد تا با ذرات خاک در هم تنیده شود، تقویت کننده و بهبود خواص مکانیکی خاک - ژئوگرید کامپوزیت.
فرآیند تولید ژئوگریدهای دو محوره شامل کشش ورق پلیمری در دو جهت عمود بر هم است که مولکولهای پلیمر را در یک راستا قرار داده و استحکام ماده را در هر دو جهت افزایش میدهد. این استحکام دو محوری برای کاربردهایی که نیروها در چندین جهت عمل می کنند، مانند تقویت تکیه گاه پل، بسیار مهم است.
نیاز به تقویت تکیه گاه پل
تکیه گاه های پل سازه هایی هستند که در هر انتهای پل قرار دارند که عرشه پل را نگه می دارند و بارها را از پل به خاک پی منتقل می کنند. آنها تحت نیروهای مختلفی از جمله وزن پل، بارهای ترافیکی و فشارهای جانبی زمین قرار می گیرند. با گذشت زمان، این نیروها می توانند باعث نشست، تغییر شکل و حتی شکست اباتمنت شوند.
تکیه گاه های پل تقویت نشده ممکن است با مشکلاتی مانند نشست دیفرانسیل مواجه شوند که می تواند منجر به ترک در عرشه پل شود و بر یکپارچگی ساختاری پل تأثیر بگذارد. علاوه بر این، فشارهای جانبی زمین می تواند باعث خم شدن یا سر خوردن تکیه گاه شود که خطر ایمنی قابل توجهی را به همراه دارد. تقویت تکیه گاه های پل برای جلوگیری از این مشکلات و تضمین پایداری طولانی مدت پل ضروری است.
نحوه عملکرد ژئوگرید دو محوره در تقویت تکیه گاه پل
استفاده از ژئوگرید دو محوره در تقویت تکیه گاه پل بر اساس اصل اندرکنش خاک - ژئوگرید است. هنگامی که یک ژئوگرید دو محوره در داخل توده خاک تکیه گاه پل قرار می گیرد، ذرات خاک با روزنه های شبکه در هم می پیوندند. این مکانیسم درهم تنیده چندین مزیت را به همراه دارد:
- افزایش مقاومت برشی: ژئوگرید دو محوره حرکت ذرات خاک را مهار می کند که باعث افزایش مقاومت برشی خاک - ژئوگرید کامپوزیت می شود. این امر به ویژه در مقاومت در برابر فشارهای جانبی زمین که بر روی تکیه گاه پل وارد می شود بسیار مهم است. به عنوان مثال، در شرایطی که خاک پشت تکیه گاه مستعد لغزش است، ژئوگرید از جابجایی ذرات خاک نسبت به یکدیگر جلوگیری می کند و در نتیجه توده خاک را تثبیت می کند.
- کاهش تسویه حساب: با توزیع یکنواخت بارها در یک منطقه بزرگتر، ژئوگرید دو محوری به کاهش نشست تکیه گاه پل کمک می کند. ژئوگرید به عنوان یک لایه تقویت کننده عمل می کند که بارهای اعمال شده را به حجم بیشتری از خاک پخش می کند و غلظت تنش را در سطح پی به حداقل می رساند. این امر به ویژه در مناطقی که خاک ظرفیت باربری پایینی دارد مفید است.
- زهکشی بهبود یافته: در برخی موارد، روزنه های ژئوگرید دو محوره نیز می توانند زهکشی را تسهیل کنند. زهکشی خوب برای پایداری تکیه گاه پل ضروری است، زیرا آب بیش از حد در خاک می تواند استحکام آن را کاهش داده و باعث نشست شود. راژئوگرید پلاستیکی دو محورهبه گونه ای طراحی شده است که آب را از طریق سیستم ژئوگرید خاک عبور دهد و از ایجاد فشار هیدرواستاتیک جلوگیری کند.
مطالعات موردی و یافته های تحقیق
مطالعات موردی و پروژه های تحقیقاتی متعددی برای ارزیابی اثربخشی ژئوگرید دو محوری در تقویت تکیه گاه پل انجام شده است. یکی از این مطالعات نشان داد که در یک پروژه تکیه گاه پل که در آن از ژئوگرید دو محوره استفاده شده است، حرکت جانبی تکیه گاه به طور قابل توجهی در مقایسه با تکیه گاه غیر مسلح کاهش یافته است. تکیه گاه تقویت شده مقاومت بهتری در برابر نشست نشان داد و پایداری خود را در زیر بارهای ترافیکی سنگین حفظ کرد.
در آزمایشات آزمایشگاهی، محققان مشاهده کرده اند که مقاومت برشی کامپوزیت های ژئوگرید دو محوره خاک می تواند تا دو تا سه برابر بیشتر از خاک غیر مسلح باشد. این افزایش قابل توجه مقاومت برشی نشان دهنده پتانسیل ژئوگرید دو محوری در بهبود پایداری تکیه گاه های پل است.
مزایای استفاده از ژئوگرید دو محوره در تقویت تکیه گاه پل

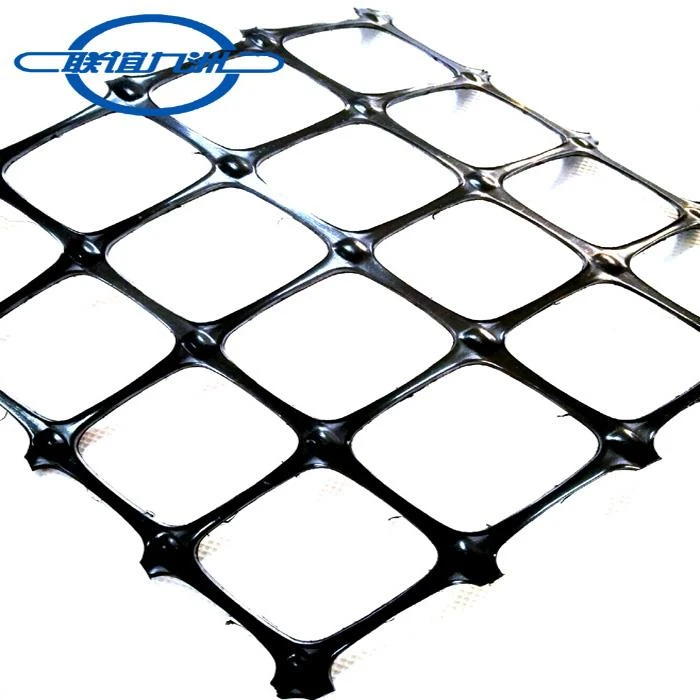

- مقرون به صرفه - موثر: در مقایسه با روشهای مقاومسازی سنتی مانند دیوارهای حائل بتنی، استفاده از ژئوگرید دو محوره اغلب مقرون به صرفهتر است. این ماده به خودی خود نسبتاً ارزان است و فرآیند نصب کار کمتری - فشرده و زمان بر است. به عنوان مثال،PP Biaxial Geogrid BX1100راه حل تقویتی با استحکام بالا را با هزینه مناسب ارائه می دهد.
- انعطاف پذیری: ژئوگریدهای دو محوری انعطاف پذیر هستند و می توانند با شکل توده خاک مطابقت داشته باشند. این امکان نصب آسان در شرایط مختلف خاک و هندسه تکیه گاه را فراهم می کند. آنها همچنین می توانند با حرکات کوچک در خاک سازگار شوند بدون اینکه اثر تقویتی خود را از دست بدهند.
- ماندگاری طولانی مدت: ژئوگریدهای دو محوره مبتنی بر پلی پروپیلن در برابر عوامل محیطی مانند رطوبت، مواد شیمیایی و اشعه UV مقاوم هستند. این امر دوام طولانی مدت آنها را در شرایط سخت موجود در محیط های تکیه گاه پل تضمین می کند.
چالش ها و ملاحظات
در حالی که ژئوگرید دو محوره پتانسیل زیادی برای تقویت تکیه گاه پل نشان می دهد، چالش ها و ملاحظاتی نیز وجود دارد که باید از آنها آگاه بود.
- کیفیت نصب: کارایی ژئوگرید دو محوره تا حد زیادی به نصب صحیح آن بستگی دارد. ژئوگرید باید صاف و یکنواخت قرار گیرد و درزهای روی هم باید به درستی محکم شوند. نصب ضعیف می تواند منجر به کاهش عملکرد تقویت کننده و حتی خرابی سیستم تقویت شود.
- سازگاری با خاک: برهمکنش بین ژئوگرید دو محوری و خاک برای اثربخشی آن بسیار مهم است. انواع مختلف خاک ممکن است خواص متفاوتی داشته باشند و ژئوگرید باید بر اساس شرایط خاص خاک انتخاب شود. به عنوان مثال، در خاک های منسجم، شبکه ممکن است نیاز به اندازه دهانه و ویژگی های مقاومت متفاوتی در مقایسه با خاک های دانه ای داشته باشد.
- ملاحظات طراحی: طراحی صحیح تکیه گاه پل ژئوگرید - تقویت شده ضروری است. عواملی مانند استحکام ژئوگرید، فاصله بین لایه های ژئوگرید و طول ژئوگرید باید بر اساس بارهای طراحی و خواص خاک به دقت تعیین شوند.
نتیجه گیری
در نتیجه، ژئوگرید دو محوره می تواند گزینه مناسبی برای تقویت تکیه گاه پل باشد. خواص منحصر به فرد آن، مانند استحکام کششی دو محوره، اندرکنش خاک - ژئوگرید، و مقرون به صرفه بودن، آن را به جایگزینی جذاب برای روش های تقویت سنتی تبدیل می کند. با این حال، برای اطمینان از کاربرد موفقیت آمیز آن، نصب مناسب، سازگاری خاک و ملاحظات طراحی باید در نظر گرفته شود.
ما به عنوان تامین کننده Biaxial Geogrid، متعهد به ارائه محصولات با کیفیت بالا و پشتیبانی فنی برای پروژه های تقویت تکیه گاه پل هستیم. اگر علاقه مند به استفاده از ژئوگریدهای دو محوره ما برای نیازهای تقویتی تکیه گاه پل خود هستید، از شما دعوت می کنیم برای بحث و خرید بیشتر با ما تماس بگیرید. ما مشتاقانه منتظر همکاری با شما در پروژه بعدی شما هستیم.
مراجع
- الیاس، وی، کریستوفر، BR، و برگ، RR (2001). دیوارها و پل های حائل خاک تقویت شده. انتشارات ویژه ژئوتکنیک شماره 103، ASCE.
- Koerner، RM (1999). طراحی با ژئوسنتتیک پرنتیس - هال، رودخانه زین بالایی، نیوجرسی.
- جونز، AR (2005). ژئوتکستایل و ژئوممبران. توماس تلفورد، لندن
